RJ45 connector aansluiten

Snel, eenvoudig en betrouwbaar een RJ45 connector aansluiten met hulpstuk? Met de slimme pass through oplossing van DINTEK sluit je moeiteloos een RJ45 connector aan op een CAT6 kabel, zonder gedoe en met maximale zekerheid.

In het kort: zo sluit je een RJ45 connector aan

Schuif eerst de boot over de kabel. Strip de mantel, ontwar de aderparen zo kort mogelijk en leg de aders in de volgorde van T568A of T568B. Schuif ze in de RJ45 connector, krimp de connector vast met een crimping tool en test de verbinding met een kabeltester. Hieronder lees je elke stap.

Waarom een RJ45 connector aansluiten op een CAT6 kabel?

Een stabiele netwerkverbinding begint bij een goede aansluiting. Of je nu een netwerkinstallatie voorbereidt voor een kantoor, woning of serverruimte: een juiste aansluiting van de RJ45 connector is essentieel voor de prestaties van je netwerk.

Het aansluiten van RJ45 brengt uitdagingen met zich mee: kleine aders, nauwkeurige volgorde en foutgevoelige afwerking. Daarom kiezen steeds meer installateurs voor de pass through technologie van DINTEK: sneller, overzichtelijker en een stuk efficiënter.

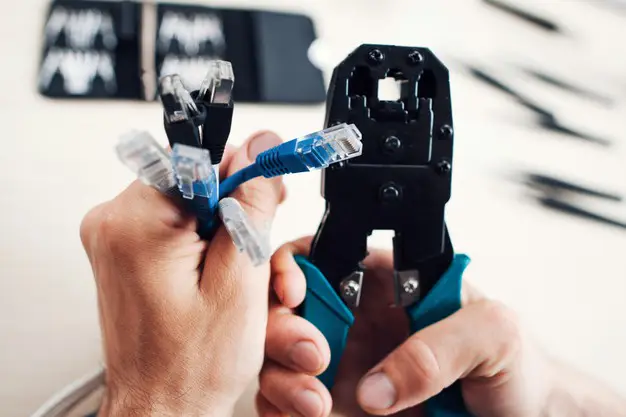

RJ45 passthrough plug Crimping tool
RJ45 plugs monteren

Wat heb je nodig?

Voor het aansluiten van een RJ45 connector op een CAT6 installatiekabel gebruik je de volgende onderdelen.

Onderdeel DINTEK-product
RJ45 connector (pass through) Passthrough connector/plug CAT6, N1501-88060
RJ45 connector (standaard) RJ45 connector/plug CAT6 UTP, N1501-88028
RJ45 connector (afgeschermd) RJ45 connector/plug CAT6 shielded, N1501-88046
Boot Boot CAT6 (6,5 Ø), bijvoorbeeld zwart, N1601-09014
Crimping tool (pass through) Crimping tool voor pass through plug, N6102-01021
Crimping tool (standaard plugs) Crimping tool voor RJ12 en RJ45, premium, N6102-01002CH
Kabeltester UTP twin tester, N6201-03004
Kabel DINTEK installatiekabel CAT6

Stappenplan: RJ45 connector aansluiten met de pass through plug

  1. Schuif de boot over de kabel. Doe dit als eerste: na het krimpen kan het niet meer.
  2. Strip de mantel. Verwijder de buitenmantel zonder de aders te beschadigen.
  3. Ontwar de aderparen zo kort mogelijk. Hoe dichter de draaiing van elk aderpaar bij het contact blijft, hoe minder overspraak (crosstalk) en hoe beter de bandbreedte.
  4. Leg de aders in de juiste volgorde. Volg T568A of T568B en leg de aders recht en plat naast elkaar.
  5. Voer de aders door de passthrough plug. De aders steken aan de voorkant uit de plug. Zo controleer je de kleurvolgorde voordat je krimpt. Schuif de plug door tot de mantel in de plug zit.
  6. Krimp de plug vast. De crimping tool voor de pass through plug klemt de connector in één beweging vast en snijdt tegelijk de aders aan de voorzijde op de juiste lengte af.
  7. Schuif de boot over de plug. De boot geeft trekontlasting.
  8. Test de verbinding. Met de UTP twin tester controleer je de kabel op kortsluiting, losse verbindingen en verwisselde bedrading. De hoofdunit en de remote unit zijn los te koppelen, zodat je begin en einde van de kabel test.

In de video hieronder zie je hoe de pass through plug wordt afgemonteerd.

ezi plug - pass through RJ45 termination

Wat zijn de voordelen van de pass through oplossing van DINTEK?

Onze passthrough connector/plug CAT6 is ontworpen om:

  • Draden door te voeren: je ziet direct of de volgorde klopt
  • Ieder aderpaar zit zo dicht mogelijk tegen het contact van de connector
  • Nauwkeuriger te snijden dankzij de DINTEK crimping tool met geïntegreerde snijfunctie
  • Tijd te besparen bij het aansluiten/monteren
  • Minder kans op fouten en aanpassingen



Of je nu een RJ45 connector aansluit met hulpstuk of zonder: met tools van DINTEK werk je sneller én nauwkeuriger.

Onze partners

Via onderstaande knop kunt u al onze partners bekijken. Bekijk de lijst met partners of vind direct een verkooppunt bij u in de buurt.

Partners

Veelgestelde vragen

Ja. Installeren, aansluiten, monteren en afmonteren betekenen in de praktijk hetzelfde: de RJ45 connector vastzetten op de aders van de netwerkkabel.

Dat is een connector met een hulpstuk dat de aders op hun plaats houdt, zoals de geleider bij de RJ45 connector/plug CAT6 UTP. Bij de pass through plug voer je de aders door de connector, zodat je de volgorde vóór het krimpen ziet.

Met een kabeltester zoals de UTP twin tester. Die controleert elk aderpaar op kortsluiting, losse verbindingen en verwisselde bedrading.
