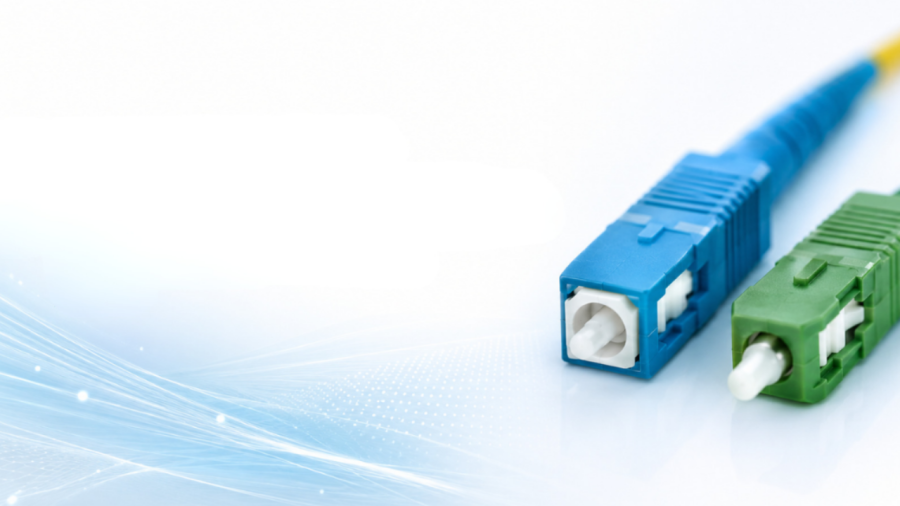

UPC of APC: welke glasvezelconnector past bij uw netwerk?
Bij het specificeren van een glasvezelnetwerk is de keuze tussen UPC (Ultra Physical Contact) en APC (Angled Physical Contact) connectoren meer dan alleen een kwestie van connectorkleur. Het type connector kan namelijk een belangrijke invloed hebben op de signaalkwaliteit, netwerkbetrouwbaarheid en prestaties op lange termijn.
Een van de belangrijkste verschillen tussen beide connectortypes is het retourverlies: de hoeveelheid licht die door een connectorverbinding terug naar de zender wordt gereflecteerd. Hoewel zowel UPC- als APC-connectoren zijn ontworpen om signaalverlies en reflecties te beperken, doen ze dit op een verschillende manier. Daardoor is elk type geschikt voor specifieke toepassingen en netwerkomstandigheden.
Hierbij leggen we op een eenvoudige manier uit wat retourverlies precies betekent, waarom optische reflecties belangrijk zijn en welke gevolgen deze hebben voor de prestaties van een glasvezelverbinding. Daarnaast bespreken we wanneer APC-connectoren een geschikte keuze zijn en waar u bij het ontwerpen of uitbreiden van uw glasvezelnetwerk rekening mee moet houden.
Inzicht in retourverlies
Bij iedere verbinding in een glasvezelnetwerk kan een klein deel van het licht terugkaatsen richting de zender. Deze terugreflectie kan het optische signaal beïnvloeden.
Retourverlies geeft aan hoeveel van dit licht wordt teruggekaatst. Hoe hoger het retourverlies, hoe minder reflectie en hoe beter de optische prestaties. Retourverlies wordt uitgedrukt in dB. Een hogere waarde staat voor een betere prestatie:
Connectortype Typisch retourverlies
PC 30–40 dB
UPC 50–55 dB
APC 60–70 dB
Een hoog retourverlies draagt bij aan een stabiele, betrouwbare en hoogwaardige glasvezelverbinding, vooral wanneer minimale reflectie belangrijk is.
Waarom reflecties belangrijk zijn
Een stabiel en schoon optisch signaal is essentieel voor betrouwbare glasvezelcommunicatie. Door ongewenste reflecties te beperken, blijft het signaal sterker en neemt de kans op verstoringen af.
Dit draagt bij aan:
- Hogere signaalkwaliteit
- Minder bitfouten
- Betrouwbare verbindingen
- Grotere transmissieafstanden
- Optimale prestaties bij hoge datasnelheden
Vooral bij lange afstanden, hoge snelheden en gevoelige apparatuur wordt het beperken van reflecties belangrijker. Hoogwaardige connectoren met een hoog retourverlies zorgen voor minder reflectie, meer stabiliteit en betrouwbare netwerkprestaties.

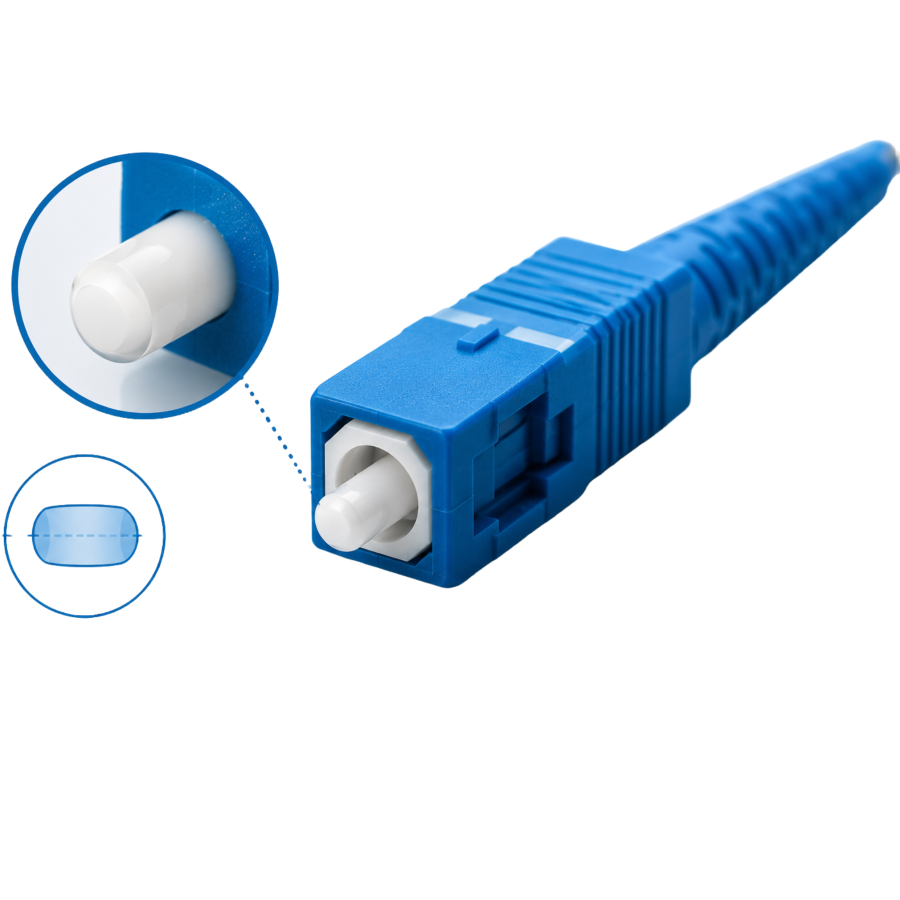

Wat is een UPC-connector?
UPC staat voor Ultra Physical Contact. Een UPC-connector beschikt over een nauwkeurig gepolijste ferrule met een licht gebogen eindvlak. Hierdoor kunnen de uiteinden van twee glasvezelkernen zeer nauwkeurig op elkaar aansluiten. Dit zorgt voor een laag inbrengverlies en aanzienlijk minder reflectie dan bij oudere PC-connectoren.
UPC-connectoren zijn eenvoudig te herkennen aan hun blauwe behuizing. Dankzij de combinatie van goede optische prestaties, betrouwbaarheid en een aantrekkelijke prijs zijn ze een uitstekende keuze voor veel standaard glasvezelinstallaties.
Veelvoorkomende toepassingen van UPC-connectoren zijn:
- Enterprise LAN-netwerken
- Datacenters
- Campus- en bedrijfsnetwerken
- Algemene telecommunicatietoepassingen
- Glasvezelpatchpanelen
- Interne gebouwbekabeling en backboneverbindingen
Voor veel binneninstallaties biedt UPC daarmee een praktische en betrouwbare oplossing die een goede balans biedt tussen optische prestaties en kosten.

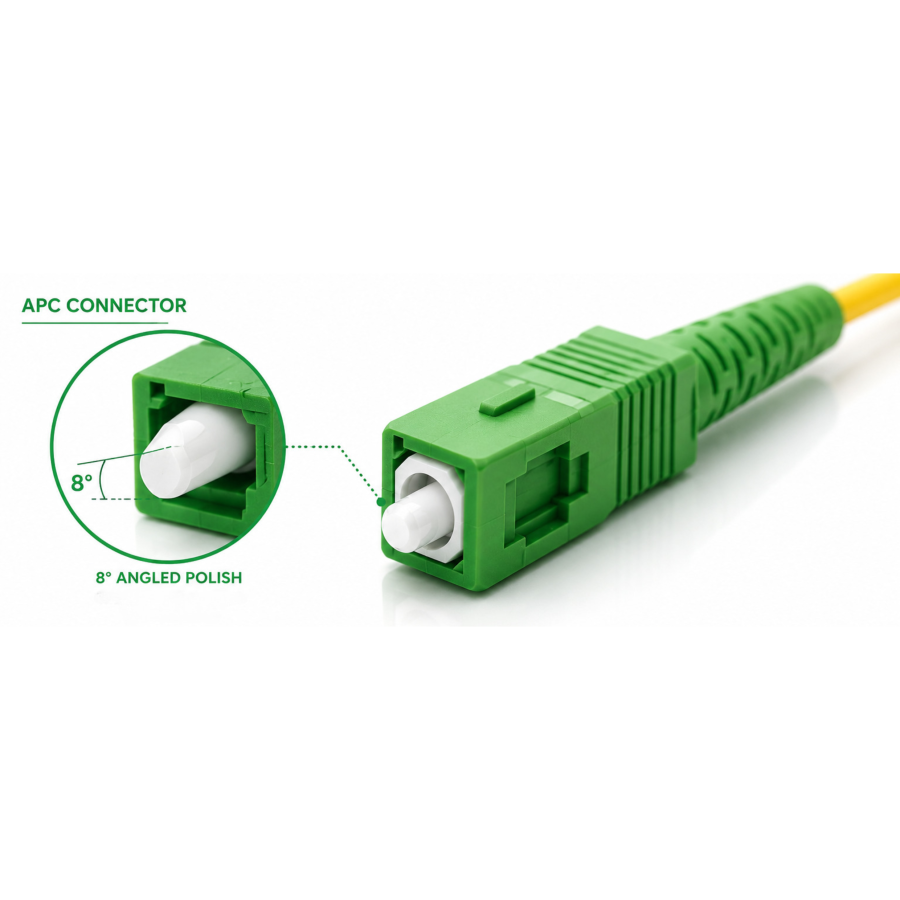

Wat maakt APC anders?
APC staat voor Angled Physical Contact. Het belangrijkste verschil met UPC zit in de manier waarop het uiteinde van de connector wordt gepolijst. Bij een APC-connector is het eindvlak niet recht, maar onder een hoek van 8 graden gepolijst.
Dankzij deze schuine afwerking wordt het licht dat bij de verbinding wordt teruggekaatst niet rechtstreeks terug naar de lichtbron geleid. In plaats daarvan wordt de reflectie naar de bekleding (cladding) van de vezel gestuurd, waar het licht wordt geabsorbeerd en geen verstoring van het oorspronkelijke signaal veroorzaakt.
Deze relatief eenvoudige ontwerpkeuze zorgt voor een aanzienlijk hogere mate van retourverlies en daarmee voor veel minder ongewenste reflecties. Dat maakt APC bijzonder geschikt voor toepassingen waarbij een hoge signaalkwaliteit en minimale reflectie belangrijk zijn.
APC-connectoren zijn eenvoudig te herkennen aan hun groene behuizing. Ze vormen daarmee een duidelijke en betrouwbare keuze voor glasvezelnetwerken waarin optimale optische prestaties centraal staan.
Wanneer zijn APC-connectoren de juiste keuze?
Niet ieder glasvezelnetwerk heeft APC-connectoren nodig. In veel bedrijfs- en binneninstallaties bieden UPC-connectoren uitstekende prestaties en vormen ze een praktische oplossing. APC-connectoren komen vooral tot hun recht in toepassingen waarbij het beperken van optische reflecties belangrijk is voor de signaalkwaliteit en betrouwbaarheid van het netwerk.
| Glasvezel tot de woning (FTTH) | Internetproviders (ISP's) | CATV en RF over glasvezel | Optische netwerken over lange afstanden |
|---|---|---|---|
| Passieve optische netwerken (PON) transporteren signalen over relatief grote afstanden en bedienen meerdere gebruikers vanuit één optische lijnterminal (OLT). APC-connectoren beperken reflecties en dragen bij aan een stabiele signaaloverdracht. | In toegangs- en distributienetwerken van internetproviders helpen APC-connectoren om reflecties te beperken en de integriteit van optische signalen te behouden. | Analoge optische transmissie kan gevoeliger zijn voor reflecties. APC-connectoren helpen ongewenste optische ruis en signaalverstoringen te beperken. eunt een stabiele signaaloverdracht over grotere afstanden. | Bij langere glasvezeltrajecten en hogere optische vermogens wordt het beperken van reflecties steeds belangrijker. APC ondersteunt een stabiele signaaloverdracht over grotere afstanden. |

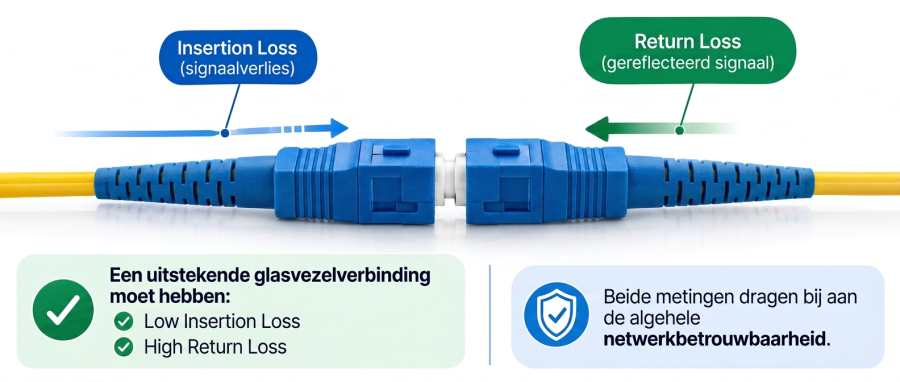

Retourverlies versus invoegverlies
Retourverlies en invoegverlies worden vaak door elkaar gehaald, maar beschrijven twee verschillende aspecten van een glasvezelverbinding.
- Invoegverlies geeft aan hoeveel optisch vermogen verloren gaat wanneer het signaal door een verbinding wordt geleid.
- Retourverlies geeft aan hoeveel optisch vermogen door de verbinding wordt teruggekaatst richting de bron.
Invoegverlies gaat over signaalverlies vooruit, retourverlies over ongewenste reflectie terug.
Kunnen UPC en APC met elkaar worden verbonden?
Dit is een belangrijke aandachtspunt bij het installeren van glasvezelverbindingen. Hoewel UPC- en APC-connectoren fysiek op elkaar kunnen aansluiten, mogen ze niet met elkaar worden verbonden. De verschillende eindvlakgeometrie zorgt ervoor dat de vezels niet correct op elkaar aansluiten. Dit kan leiden tot:
- Verhoogd inbrengverlies
- Extra optische reflecties
- Beschadiging van het gepolijste connectoroppervlak
- Onbetrouwbare netwerkprestaties
Houd daarom altijd de juiste combinatie aan:
🔵 Blauw → blauw — UPC naar UPC
🟢 Groen → groen — APC naar APC
Controleer altijd het connectortype vóór de installatie. Zo voorkomt u schade en zorgt u voor een betrouwbare en optimale glasvezelverbinding.
De juiste connector kiezen
Kies UPC voor
- Bedrijfsnetwerken
- Datacentruminfrastructuur
- Algemene glasvezelverbindingen en reparaties
- Het bouwen van backbone-netwerken
- Standaard telecommunicatieverbindingen
Kies APC voor
- FTTH-implementaties
- GPON, XGS-PON of andere PON netwerken
- ISP-toegangsnetwerken en CATV-systemen
- Optische verbindingen over lange afstand
- Toepassingen waarbij minimale reflectie belangrijk is

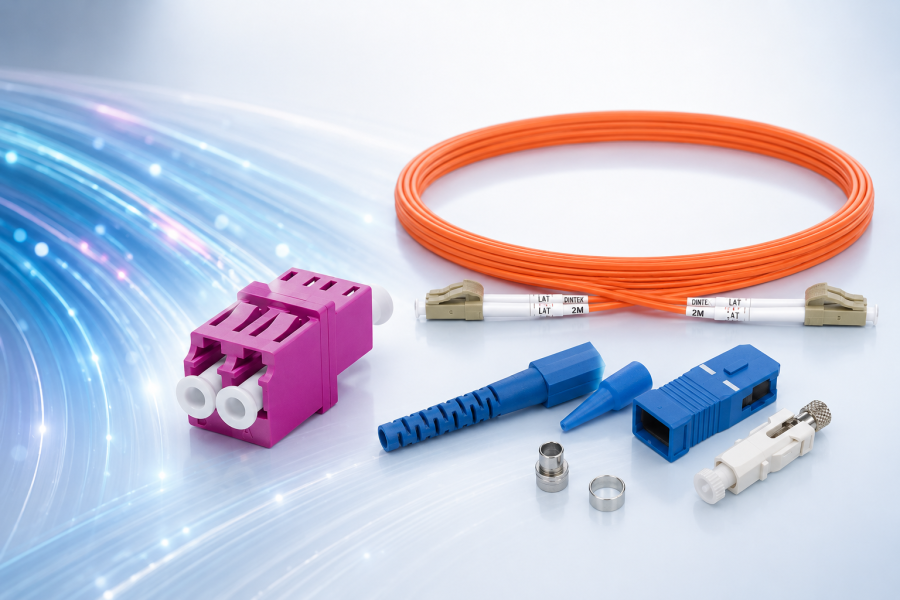

Glasvezelconnectiviteit
